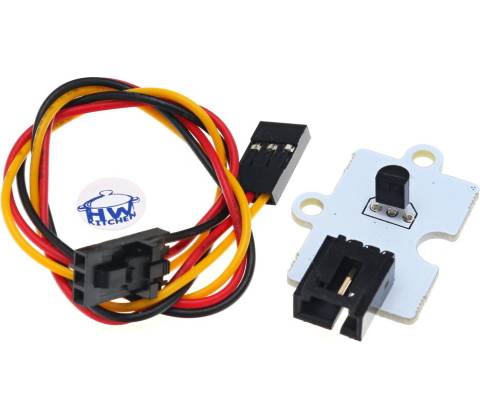

ElecFreaks Octopus čidlo teploty s TMP36 EF117
Recenze (0)
ElecFreaks Octopus čidlo teploty s TMP36 EF117
Hodnocení produktu
ElecFreaks Octopus čidlo teploty s TMP36 EF117
Zatím žádné recenze
Nikdo zatím k tomuto produktu recenzi nepřidal. Buďte první a pomozte ostatním s výběrem.
Popis produktu
Jednoduché měření teploty
Octopus čidlo teploty s TMP36 není nijak super přesné, i když pro+25°C je jeho přesnost ±1°C. Ale o přesnost tu ani tak nejde. Čidlo s TMP36 je velmi jednoduché na použití a tak se na něm krásně naučíte, jak senzor teploty využít ve vlastním projektu nebo robotovi. Senzor teploty nepotřebuje žádnou kalibraci a naměřená analogová hodnota lineárně odpovídá okolní teplotě. Pokud by vám tedy náhodou program nefungoval, stačí změřit analogovou hodnotu voltmetrem a hned budete vědět, jaká je teplota.
Klíčové vlastnosti čidla teploty
Velmi jednoduché použití
Možnost ověřit hodnotu teploty multimetrem
Kompaktní velikost, montážní úchyty pro šroubky M3
Připojení rovnou na analogový vstup řídící desky
Připojovací kablík délky 25 cm je součástí balení
Zapojení snímače teploty a programování
Octopus modul se senzorem teploty TMP36 má následující signály:
G - GND (zem)
V - VCC (3 V)
S - signál
Kablík připojte na odpovídající piny některého z rozšiřujících modulů pro microbit. Signál zapojte na analogový vstup řídící desky. V následujícím příkladu je použita deska Senzor:bit, kterou naleznete například v sadě pro chytrou domácnost. Modul snímače teploty je připojen na port 1.
V prostředí MakeCode si nainstalujte rozšíření smarthome, kde najdete také blok pro měření teploty pomocí čidla TMP36. Program je pak opravdu krátký a jednoduchý.
Pokud si chcete vyzkoušet, jak si naměřené napětí z čidla teploty přepočítat v programu, pak využijete následující vzorec pro přepočet na teplotu. V programu změříte analogovou hodnotu napětí a pak ji přepočítáte na teplotu podle vzorce.
Program pro přepočet změřeného napětí na teplotu pak může vypadat například takto.
Možná jste při práci s teplotním čidlem zjistili, že výsledná teplota závisí na způsobu napájení desky microbit. Je to způsobeno tím, že v použité knihovně rozšíření smarthome se uvažuje s referenčním napětím pro analogové převodníky 3,1V. To je dosaženo při napájení microbit z USB. Pokud napájíte microbit z baterií, pak je napětí jen 2,6V a to je potřeba zohlednit. Referenční napětí pro analogové převodníky odpovídá napětí mezi svorkami 3V a GND na microbitu. Níže je příklad jak přepočítat hodnotu teploty tak, aby to sedělo podle skutečné úrovně referenčního napětí.
Rozměry čidla teploty
Poznámka: Připojovací kablík délky 25 cm je součástí balení
Octopus čidlo teploty s TMP36 - odkazy
Návod k použití pro čidlo teploty s TMP36
