LaskaKit Arduino MEGA prototype Shield + mini BreadBoard
Prototypový shield pro Arduino MEGA s plochou pro pájení vlastních obvodů a přiloženým mini nepájivým polem se 170 body. Shield nasadíš přímo na Arduino MEGA. Piny D0–D21,...
Breadboard je takový lehce vachrlatý a kontakty jednotlivých pinů díky tomu nejsou vždy 100%
Dupont lišty na shieldu nejsou připájené úplne v rovině takže instalace arduina pak byla trochu boj se spoustou nožiček. Ale možná to byl problém jen tohoto kusu, více jsem jich zatím neobjednával.
Přibalený malý breadboard je relativně funkční až na uvedenou nepřesnost samotných kontaktů, kde je pak celý breadbord hodně citlivý na pohyb po stole a podobně.

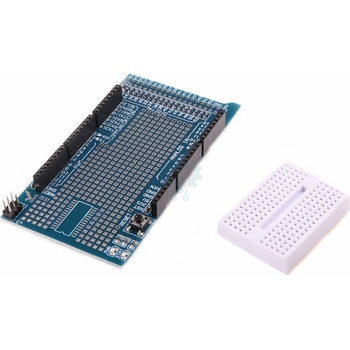

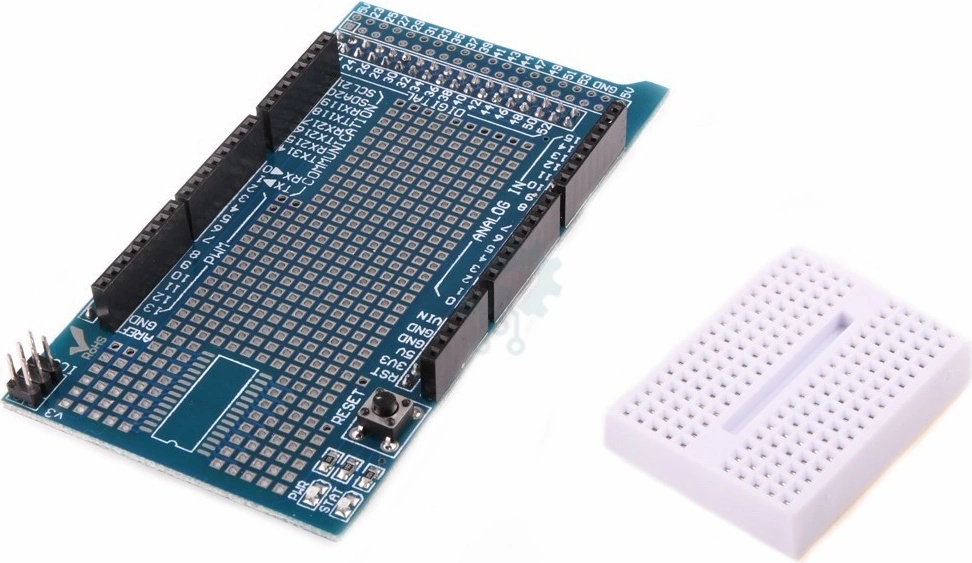

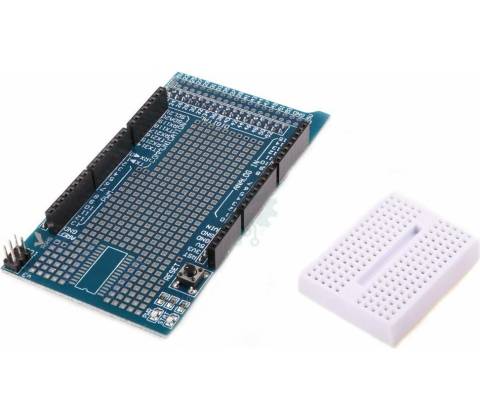

Prototypový shield pro Arduino MEGA s plochou pro pájení vlastních obvodů a přiloženým mini nepájivým polem se 170 body. Shield nasadíš přímo na Arduino MEGA. Piny D0–D21, analogové vstupy a napájení máš nahoře na dutinkových lištách. Piny 22–53 jsou vyvedené na dvě řady děr vedle konektoru, kam si připájíš drát nebo dutinkovou lištu. Na volnou plochu můžeš připájet vlastní součástky včetně SMD čipu v pouzdře SOIC, nebo na ni nalepit přiložené nepájivé pole a obvod zkoušet bez pájení. Na shieldu je tlačítko reset, LED napájení a stavová LED připojená na pin 13, takže k resetu nemusíš sahat na spodní desku. Hodí se pro rychlé prototypy, testování senzorů a modulů nebo jako základ vlastního shieldu.
Specifikace:
Kompatibilita: Arduino MEGA 2560; rozměrově i Arduino Due (popisy některých pinů nemusí odpovídat)
Ovládání a indikace: 1× tlačítko reset, LED PWR, LED STAT (pin 13)
Pájecí plocha: samostatné díry bez propojení, bez napájecí lišty 5V/GND; plošky pro SMD čip v pouzdře SOIC
Konektory: dutinkové lišty pro D0–D21, A0–A15 a napájení, piny 22–53 vyvedené na díry, ICSP 2×3
Nepájivé pole: mini, 170 bodů, se samolepicí spodní stranou – lze nalepit na plochu shieldu
Rozměry:
Shield: 52 × 150 × 20 mm
Nepájivé pole: 44 × 34 × 10 mm
Obsah balení: 1× prototypový shield pro Arduino MEGA 1× mini nepájivé pole 170 bodů
Poznámka:
Arduino MEGA není součástí balení.
Po nasazení shieldu zkontroluj, že se vývody na spodní straně shieldu nedotýkají součástek ani konektorů na desce Arduina. Hrozí zkrat a zničení shieldu i základní desky – na takto poškozené zboží se záruka nevztahuje.
Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Chybí či je nepravdivý některý důležitý parametr? Uvedené informace jsou pouze orientační, před zakoupením ve vybraném obchodě doporučujeme ověřit, že prodávaný model má klíčové vlastnosti dle vašich požadavků. I když se snažíme o maximální přesnost informací, bohužel nemůžeme zaručit jejich 100% správnost. Ceny produktů jsou uváděny včetně DPH.
