Arduino.cc Arduino UNO Rev3 AD53

Pro váš první Arduino projekt

Arduino UNO je základní stavební kámen celé Arduino mozaiky. Pokud něco vyjadřuje význam slova Arduino, pak je to zrovna tahle destička.

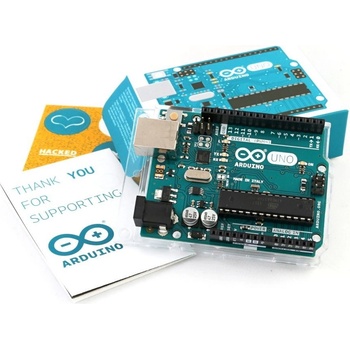

Arduino UNO je vývojová deska založená na ATmega328P. Má 14 digitálních I/O pinů (z nichž 6 je možné použít jako PWM výstupy), 6 analogových vstupů, 16 MHz krystalový oscilátor, USB připojení, napájecí konektor, ICSP čtečku a resetovací tlačítko. To je vše, co do začátku potřebujete, abyste mohli vytvořit první Arduino projekt. Stačí jen připojit zdroj, spojit desku s počítačem pomocí USB kabelu a můžete začít!

Originál Arduino UNO vyniká svou nekompromisní kvalitou a liší od předešlých verzí hlavně v tom, že nepoužívá FTDI USB-to-serial ovladač. Namísto toho je díky ATmega16U2 naprogramovaná jako USB-to-serial převodník.

Součástí balení desky UNO je také Arduino držák (1ks), který využijete na upevnění Arduina v projektu. Za volbu Arduina s držákem vám poděkuje i váš pracovní stůl, protože si ho nezničíte ostrými výčnělky Arduino desky ;).

Arduino UNO vylepšení

Přidány SDA a SCL piny, které jsou blíže k AREF pinu a dva nové piny u RESET pinu

Silnější resetovací obvod

ATmega16U2 nahradil starý 8U2

Odkazy pro Arduino UNO

Kompletní dokumentace pro Arduino UNO

Jak je to s Arduino klony
